Boitier compatible Homelink pas cher

[ymp16]

Bonjour
Je partage une petite astuce que je viens de tester chez moi
J'ai équipé mon portail du ce petit boîtier électronique qui est compatible avec ma Tesla model S de 2017 :

https://s.click.aliexpress.com/e/_AVVCkh

Pour 5 euros, c'est une bonne affaire

[Fonfi]

Bonjour

Interessant...
Par contre, il n'y a apparemment par beaucoup d'explications fournies avec le boitier.

Je pourrais savoir comment tu l'as branché?

Merci

[ymp16]

Mon choix c'est porté sur celui ci car mon portail dispose d'une sortie 24V.
Donc le branchement a été très simple :
Alimentation par le portail puis connection du contact sec sur la borne prévue à cet effet et c'est fini

[ymp16]

Petite précision : j'utilise le mode 1 le mode temporaire.
Je ne l'ai pas encore beaucoup utilisé mais ça fonctionne bien dans ce mode.
Je mettrais un petit commentaire après 1 semaine d'utilisation pour vous dire ce que ça donne

[Fonfi]

Ok, merci.

Faut que je regarde le schéma de branchement de plus près...
Le boitier de télécommande ma porte de garage (Hörmann en 26Mhz) a plus de 10 ans et ne fonctionne plus.

Je me dis que ce boitier devrait faire l'affaire, mais faut que je trouve le shéma de branchement sur mon moteur...

mais ca à l'air pas trop mal..

Merci !

[Jean Teturbine]

Quelle est la marque de motorisation de portail sur laquelle tu as installé ce boitier ?

[ymp16]

Hello. C'est un portail Somfy

[Jean Teturbine]

Bon début j'ai du Somfy aussi ...
Penses-tu que ma motorisation Somfy Evolvia (achetée en 2022) fonctionne avec ce kit ?
Schéma de la doc, on voit du 24 volts :

[ymp16]

Si c'est comme le mien il faut utiliser les bornes 2 et 3 nommés BUS pour faire une commande "externe". Il faudrait vérifier sur la doc de ton moteur pour valider ça. Ça peut paraître bizarre puisque les cellules sont branchées dessus mais je confirme que chez moi ça marche sans problème

[gugus17]

@ymp16
Cest bizarre ton branchement, ton boîtier relais utilise un contact sec pour la commande du portail donc pour moi le bon branchement c'est sur Start, bornes 5 et 6, j'ai une petite carte du même style installé dans le moteur de mon portail pour une commande via Amazon Alexa et il est branché sur ce type d'entrée, tu as beaucoup de chance que cela fonctionne en parallèle sur les cellules de sécurité où ça veut dire que si on passe devant une cellule portail ouvert où fermé celui ci va faire un mouvement

[ymp16]

Ah oui exact j'avais pas vu. Sur le mien y a pas les bornes start c'est pour ça

[gugus17]

Oui donc pour @Jean Teturbine il faut alimenter son relais auxiliaire en 24V via les bornes 7 et 9 et le contact qui vient de ce même relais sur 5 et 6

[ymp16]

Je valide

[Jean Teturbine]

Merci pour les infos.

[Jean Teturbine]

Je viens de recevoir le kit.
Je l'ai payé 1,70 € port compris.

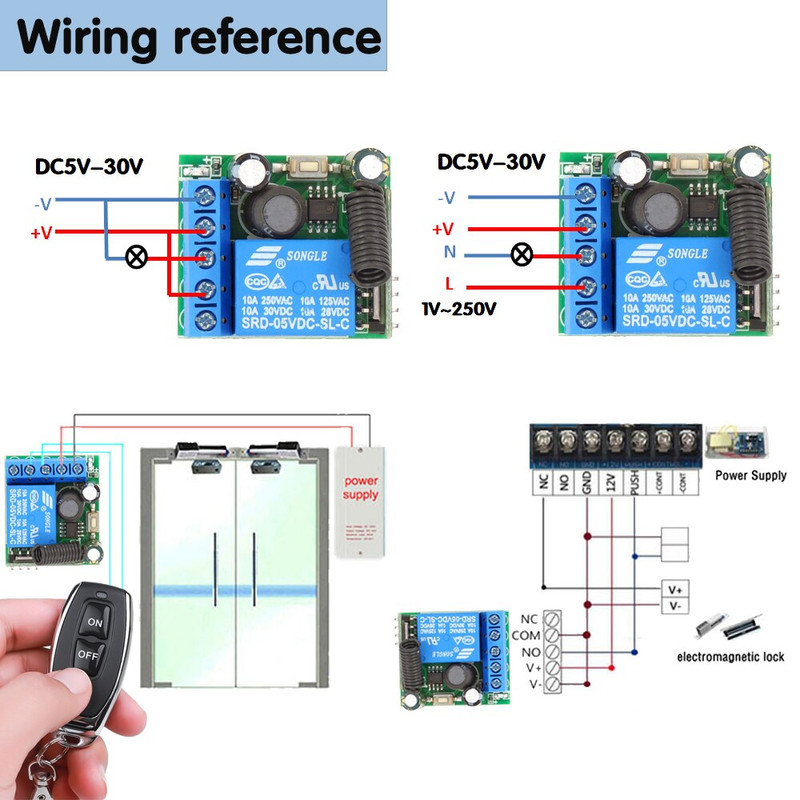

voici le schéma de principe, je suis donc dans le cas 3 :

[franjub]

@Jean Teturbine
Super tarif, assez incroyable au passage

[ymp16]

Génial ! Pour info, je suis passé en mode temporisé. Je trouve que le comportement est meilleur.

[Pisonetsavon]

j'ai acheté le même boitier, mais je n'arrive pas à programmer ni la télécommande, ni la voiture.
J'ai branché suivant le schéma 4 indiqué au dessus et si le shunt les ports ON et COM le garage se ferme, il me semble que c'est bien branché
La voiture reconnais la télécommande, mais cela ne sert à rien si le boitier ne prend pas les commandes !

Vous auriez des précisions sur ce sujet à m'apporter ?


EDIT 12:30 : Il faut vraiment que je sois couillon ! J'ai bien banché le boitié sur le 12v, mais sur l'entré 12v et non la sortie. C'est fait pour mettre une batterie de secours ou un panneau solaire !

Je suis arrivé à faire tout fonctionné en enregistrant la télécommande en mode normal.

OUF!
il me reste le portail à faire, mais c'est un peu plus compliqué

[ymp16]

Heureux d'avoir aider

[Pisonetsavon]

Merci
Rien que le fait d'écrire, ça aide à réfléchir !

Bon maintenant il faut que j'attaque le Somfy, c'est plus compliqué. En plus j'ai 3 fils de passés dans la gaine et je ne suis pas sur qu'il n'en faille pas 4...
